Powereagle adalah salah satu daripada 1000W China yang terkenal dengan pengeluar dan pembekal Output Kumpulan Tunggal PFC Aktif. Kilang kami mengkhusus dalam pembuatan 1000W dengan Output Kumpulan Tunggal PFC Aktif.

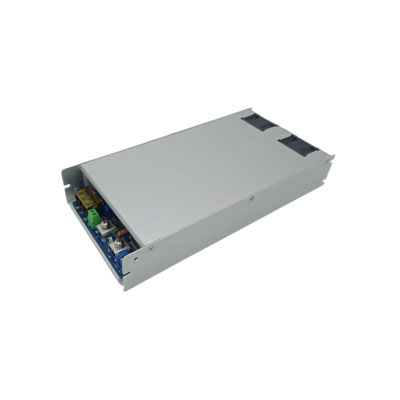

Siri PE-1000
● Dengan fungsi pembetulan faktor kuasa PFC yang aktif
● Masukan voltan lebar AC 115-230v
● 1U ultra nipis (tebal 4cm)
● Kuasa undian 1000W, kuasa maksimum 1150W
● Tekanan malar dan fungsi semasa
● Fungsi kawalan suis voltan keluaran ps-0n
● Pelbagai spesifikasi voltan tersedia
| Model | PE-3000-12 | PE-3000-24 | PE-3000-36 | PE-1000-48 | PE-1000-54 | PE-1000-60 | PE-1000-72 | PE-1000-110 | PE-1000-150 | |
| Parameter keluaran | Voltan keluaran DC | 12V | 24V | 36V | 48V | 54V | 60V | 72v | 110V | 150V |
| Arus keluaran berkadar | 66A | 42A | 28A | 21A | 18.5A | 17A | 13.8A | 9a | 6.6A | |
| Arus keluaran maksimum | 70A | 46A | 30A | 23A | 20A | 18A | 15A | 10A | 7a | |
| Kuasa keluaran yang dinilai | 800W | 1000W | 1000W | 1000W | 1000W | 1000W | 1000W | 1000W | 1000W | |
| Kuasa keluaran maksimum | 840W | 1100W | 1100W | 1100W | 1080W | 1100W | 1100W | 1100W | 1100W | |
| kecekapan penukaran | 86% | 89% | 90.50% | 92% | 92% | 92.50% | 92.50% | 93% | 93% | |
| Riak (muatan penuh) | 180mv | 200mv | 230mv | 250mv | 280mv | 280mv | 300mv | 330mv | 350mv | |
| Kadar pelarasan linear | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |
| Kadar pelarasan beban | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | |
| Ketepatan penstabilan voltan | ±3% | |||||||||
| Mulakan, masa bangun | 2s 100ms | |||||||||
| Masa memegang | 15ms | |||||||||
| Mod pendawaian output | Terminal memukau M5 | |||||||||
| parameter input | voltan masukan | AC 110v-240v (suai voltan lebar, tiada penukaran diperlukan) | ||||||||
| Kekerapan input AC | 47-63Hz | |||||||||
| Mod pendawaian input | Terminal 3pin hb-9500 dengan penutup pelindung Sila sambungkan wayar pembumian apabila menggunakan | |||||||||
| Arus masukan (maksimum) | Output 1000W beban penuh, menggunakan input 220VAC, arus input 5A Output 1000W beban penuh, menggunakan input 110VAC, arus input 10A | |||||||||
| faktor kuasa (nilai PF) | Input Ac110-240v, apabila bekalan kuasa adalah 100% beban penuh, nilai faktor kuasa pf ≥0.98 (lihat keluk nilai PF dalam rajah di bawah) | |||||||||
| Arus lonjakan | Mula sejuk, 40A pada 230V, 20A pada 110V | |||||||||
| fungsi | PS-ON | Litar pintas terminal PS-on: tiada voltan keluaran bekalan kuasa Litar terbuka terminal PS-on: Bekalan kuasa mempunyai voltan keluaran Rujuk gambar di bawah terangkan: ps-on boleh mengawal voltan keluaran bekalan kuasa hidup dan mati. Apabila voltan keluaran dimatikan, bekalan kuasa berada dalam keadaan berdiri yang sangat rendah (kurang daripada 10W). Hanya bekalan kuasa tambahan berfungsi di dalam, dan kipas penyejuk akan berfungsi seperti biasa. Bekalan kuasa terminal input ac1 10-240v tidak diputuskan. | ||||||||
| Peraturan voltan keluaran | Potentiometer V digunakan untuk melaraskan voltan | |||||||||
| Peraturan semasa keluaran | Arus keluaran boleh dilaraskan dalam keseluruhan proses, dan potensiometer ADJI dilaraskan secara manual. Apabila beban mencapai nilai tetapan semasa, bekalan kuasa mengekalkan output semasa yang malar | |||||||||
| Fungsi perlindungan | Output perlindungan voltan tinggi | Apabila voltan keluaran meningkat kepada 1 15% daripada voltan terkadar, kuasa akan mematikan output dan tidak akan pulih secara automatik. Ia hanya boleh dipulihkan dengan memberi tenaga semula | ||||||||
| Perlindungan litar pintas keluaran | Apabila terminal keluaran dilitar pintas, bekalan kuasa tidak mempunyai keluaran voltan, dan bekalan kuasa memulihkan voltan keluaran selepas litar pintas dikeluarkan | |||||||||
| perlindungan lebih beban | Mod perlindungan beban lampau ialah mod pengehad arus malar, nilai arus keluaran terkunci tidak meningkat, dan voltan keluaran berkurangan dengan peningkatan beban | |||||||||
| Perlindungan terlalu panas | Apabila suhu sink haba transistor PWM mencapai 85。C, voltan keluaran akan dimatikan, dan apabila suhu turun kepada 75。C, ia akan pulih secara automatik | |||||||||
| Keselamatan dan standard EMC | standard EMC | Tidak mematuhi piawaian EMC | ||||||||
| Impedans penebat | I/P-O/P,I/P-FG,0/P-FG:100M Ohm /500VDC /25°C/70%RH | |||||||||
| Arus bocor | ≤1.5MA/AC220V | |||||||||
| Menahan voltan | Input dan output: 3000VAC Input dan tanah: 1500vac Antara hujung output dan perumah: 500VAC | |||||||||
| tingkah laku getaran | 10~ 500Hz, 2G 10 min 1/ kitaran, 60 min untuk setiap paksi XYZ | |||||||||
| lain | Mod pelesapan haba | Pelesapan haba kipas (kawalan suhu kipas pengatur kelajuan automatik, kipas berganda, mod tiupan udara dalaman) | ||||||||
| Nilai bunyi kipas penyejuk | Dalam persekitaran dalaman kira-kira 20-25 dB, apabila dua kipas berputar pada kelajuan penuh, kira-kira 37 DB diukur pada jarak 50cm dari bekalan kuasa | |||||||||
| suhu bekerja | -30-40°C, kuasa harus dikurangkan apabila melebihi suhu. Rujuk keluk pengurangan beban suhu di bawah | |||||||||
| berat badan | Jenis ringan dan nipis 1.4kg (tidak termasuk pakej dan aksesori) | |||||||||
| saiz | Panjang 268mm * lebar 130mm * tinggi 40mm | |||||||||
| Kedudukan lubang pemasangan | Jarak yang panjang ialah 260mm, dan jarak lebar ialah 120mm. Alur berbentuk U dan lubang skru di empat penjuru cangkerang digunakan untuk memasang dan membetulkannya | |||||||||
| Petua |
1. Beri perhatian kepada pengudaraan dan pelesapan haba apabila menggunakan. Jangan pasang bekalan kuasa dalam bekalan kuasa yang tertutup sepenuhnya 2. Terdapat elektrik voltan tinggi dalam selongsong. Kakitangan bukan profesional tidak dibenarkan membongkar mesin sesuka hati dan tidak boleh beroperasi dengan elektrik untuk mengelakkan kejutan elektrik |
|||||||||
